上下雙面檢AOI參數需求

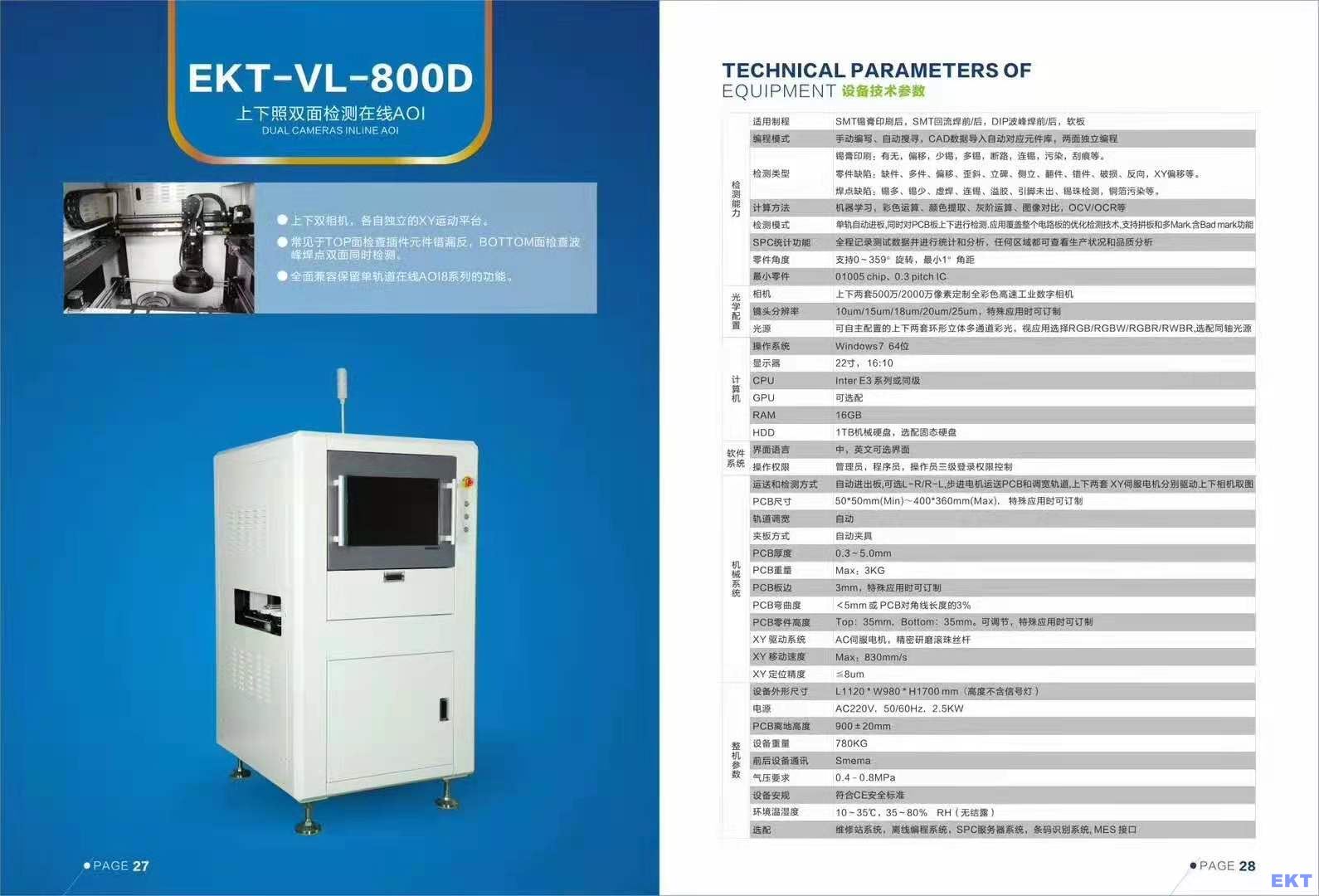

(設備型號:EKT-VT-800D或新款EKT-VT-900D)
2021.03.02
|
印刷電路板的上下照雙面檢AOI參數需求表 |
|
|
檢測PCB尺寸范圍 |
50*50mm(Min)~400*360mm(Max) |
|
檢測項目 |
錫膏印刷:有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕;零件缺陷:缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向 XYθ偏移量數據輸出;焊點缺陷:錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|
檢測精度 |
≦8um |
|
相機 |
大華定制數字相機 |
|
相素 |
標配500萬,可選配1600-2000萬 |
|
光源種類 |
紅綠藍白環形立體多通道彩光,視應用選擇RGB/RGBW/RGBR/RWBR |
|
拍照方式 |
上下面光源相機獨立同時運行,逐個FOV拍照檢測。 |
|
傳動方式 |
軌道式,皮帶載板,用標準Smema信號和前后工位進行通訊 |
|
傳送軌道 |
單軌道 |
|
建模 |
可每個程序獨立拍照編程建模,也可建模后存入公有元件庫供其它程序共享使用。 |
|
正反面 |
上下兩面分別編程,可同時檢,也可單獨檢一面。 |
|
文檔輸出 |
輸出檢測數據到數據庫中保存,NG圖像保存在特定文件夾中。 |
|
單板檢測所需時間 |
視單板大小而定,并可視客戶需求調整。以200^200毫米的板,加上進出板通常< 10s |
|
缺陷數據庫 |
檢測結果中的NG結果可以存入數據庫中 |
|
檢出率 |
100% |
|
MES要求 |
能連接MES |
|
二維碼識別讀取 |
能準確識別PCB的條碼和二維碼 |
|
NG處理 |
可屏幕顯示供用戶在線確認,也可存入數據庫作離線確認 |
|
機器流向 |
雙向 |
