                                  AOI需求標準

一、背景

廣東省惠州市某大型上市公司：新增3條電源生產線，配套老化設備、ATE和AOI相關檢測設備，具體見投資報告。

1.1適用產品：

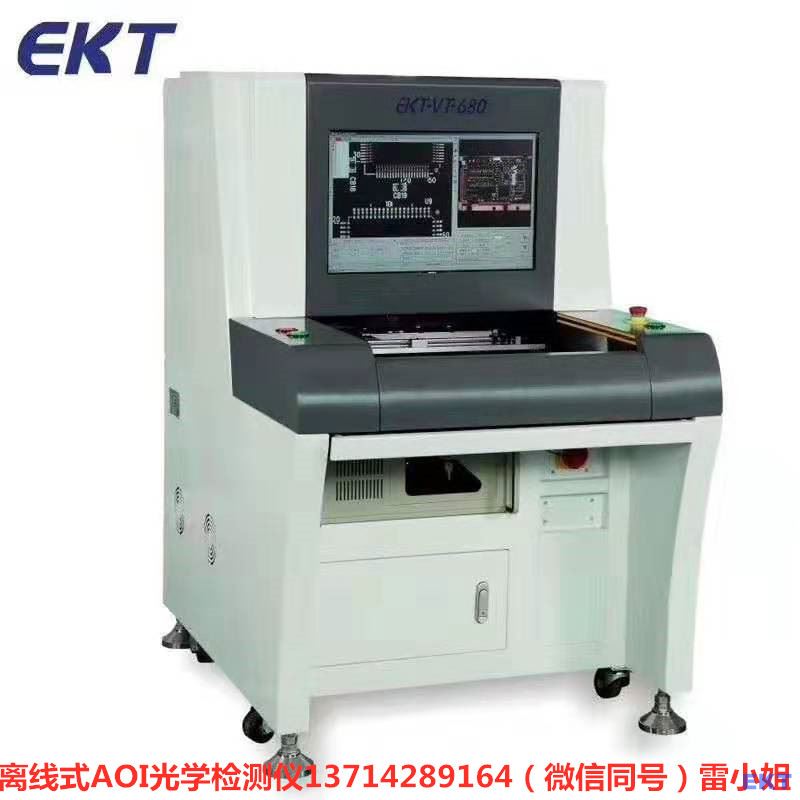

如下圖  離線AOI自動光學檢查儀；
，我司SMT 工段產品（純燈珠板、紅膠板和錫膏板）的外觀檢查，以及電源生產工段的爐后上下面檢查（帶輸入線或輸出線的產品不適用）；

 二、EKT-VT-880型號設備技術參數  Technical Specifications

四、設備通用技術要求：

1.   各人工操作工位滿足人體工程學，方便員工作業和故障處理。

2.   設備需控制噪音，標準<70分貝。

3.   各種載具、治具設計科學、合理、裝夾可靠，實現快速換型。

4.   馬達、傳動部位及其它有潛在機電安全隱患的部位，均需按國標要求，粘貼醒目警告或禁止標識，加裝必要安全防護，以確保人機安全。

5.   設備需配置故障報警燈，具備漏電保護功能并機體接地。

6.   結構件及鈑金件設計簡潔合理，能以最優化的成本實現功能目標。加工制造精度符合設計要求，無表面缺陷，如劃痕、擦傷、氧化、油污、毛刺、銹蝕等，鈑金件烤漆顏色統一，所有位置不得存在銳角，關鍵零部件全部經過熱處理，需考慮防銹防腐處理。

7.   外觀要求參考：

1） 無外罩：適用小型設備，半自動/手動設備，無安全隱患的機構場合。

2） 半封閉外罩：適用常規非標設備，有一定的安全隱患場合，為了方便維護保養，考慮成本、操作方便等因素，采用半封閉外罩。

3） 全封閉外罩：適用常規非標設備，標準設備，有安全隱患機構場合，要求防塵、美觀、安全和噪音較低等場合。

五、人機界面、觸控屏、操作面板:

     控制軟件廠家提供，并解密；

六、設備電氣控制部分通用標準

1.   配電電壓、插座電源：市電AC220V±15%，50HZ的電網環境。設備要用標牌標明對應設備型號、電氣容量等技術參數。有潛在安全隱患的，需在粘貼安全警告標識，必要時增加安全防護裝置。

2.   電控柜元器件布局合理，各元器件之間保留一定空間，安裝位置需方便散熱、接線和維修。

3.   線纜：供電主線6平方銅線，其它按功率選用，原則上不得低于2.5平方毫米，優先指定品牌。24V信號線：不低于0.5平方銅線，信號與動力線纜分開布線。強弱電分開配置，如有必要中間加隔離板。

4.   所選電氣元件和線材需提供正品證明，并承擔由于電氣元件和線材品質問題所造成的一切損失。

5.   接線要用接線端子，不得直接和端子板或元件連接，須正確使用“Y”、“O”、“U”型等接線端子，接線牢固。接線端子板的同一端子位置，最多接3根電線，接線端子板要預留10%以上備用端子。

6.   線體上所有導線、信號線均需走線槽，布線需簡潔美觀，不得與物流、設備等干涉，盡量采用隱藏式設計，走線空間預留10%以上。管、槽端頭、轉角等位置應適當防護，以免傷線。

7.   各類元器件固定方式要安全合理，便于接線、拆裝和維護，全部使用白色氣管，以便目視管理。

8.   所有線都有線號，編號規則遵循從下到上，從左往右遞增的方式。同一電線兩端的標號必須相同，接到同一端子上的電線的標號相同。線號標識應使用線號管打印編號，清晰無誤并與圖紙一致。標號要求長期使用不脫色，并能防水、防油。

9.   接線顏色標準. 控制部分主電路“+”用“棕色”或“紅色”?！?span>-”用“藍色”。信號線用“黑色”或“藍色”。主電路標準的三相四線制或三相五線制都是紅，黃，綠線用做相線，然后藍色用做零線?！包S綠”用做地線。單相如果隨三相電路經過變壓器轉換的。PLC輸入輸出線色應該區分開，地線使用黑線或專用花皮地線。

七、供應商需提供文件：

1.   設備的易損件清單及報價（包括品牌，型號以及更換周期）;

2.   設備操作手冊/說明書（含設備說明、操作流程、維護保養、備品備件和故障排除方法等）。

八、安全要求

1.   所有影響到安全的部位需貼相關警示貼（如高溫、有電、機械傷害等）。

2.   電控箱帶鎖或螺絲鎖住，防止員工操作，且配電部分需帶漏電，過載保護開關，需做機器表面漏電保護措施。

3.   各設備符合國家各項電氣和機械安全規范要求。

4.   設備進廠，進車間過程中，供應商應考慮搬運過程時的安全措施并負責安全（供應商負責設備進至車間）。

九、安裝調試，操作培訓

1.   供應商送貨前應在自已車間調試，順利運行1天后，通過后由買方采購通知送貨。

2.   供應商負責運送，安裝設備到指定車間，買方提供產品物料，電氣源。供應商在協商時間內完成調試后，并進行人員操作培訓（包括機器的操作，故障排除，維護保養）。

a.  結構、電氣和動作控制原理培訓。

b.  維護、保養要求和實施辦法培訓。

c.  常見故障、分析和排除方法培訓。

d.  易損件壽命和備件管理要求培訓。

e.  設備和人員安全防護培訓。

f.  設備實操培訓。

g.  解決試用故障，提供針對性培訓考核。

十、機器運行情況及驗收標準

1.  設備到廠后，供應商必須在（1）天內完成組裝調試，后續協助買方連續試產（1）天以上直至量產。

2.   本技術要求作為設備驗收核對項目之一。

十一、保修保養

         軟件終身免費升級更新，硬件部分質保一年。
