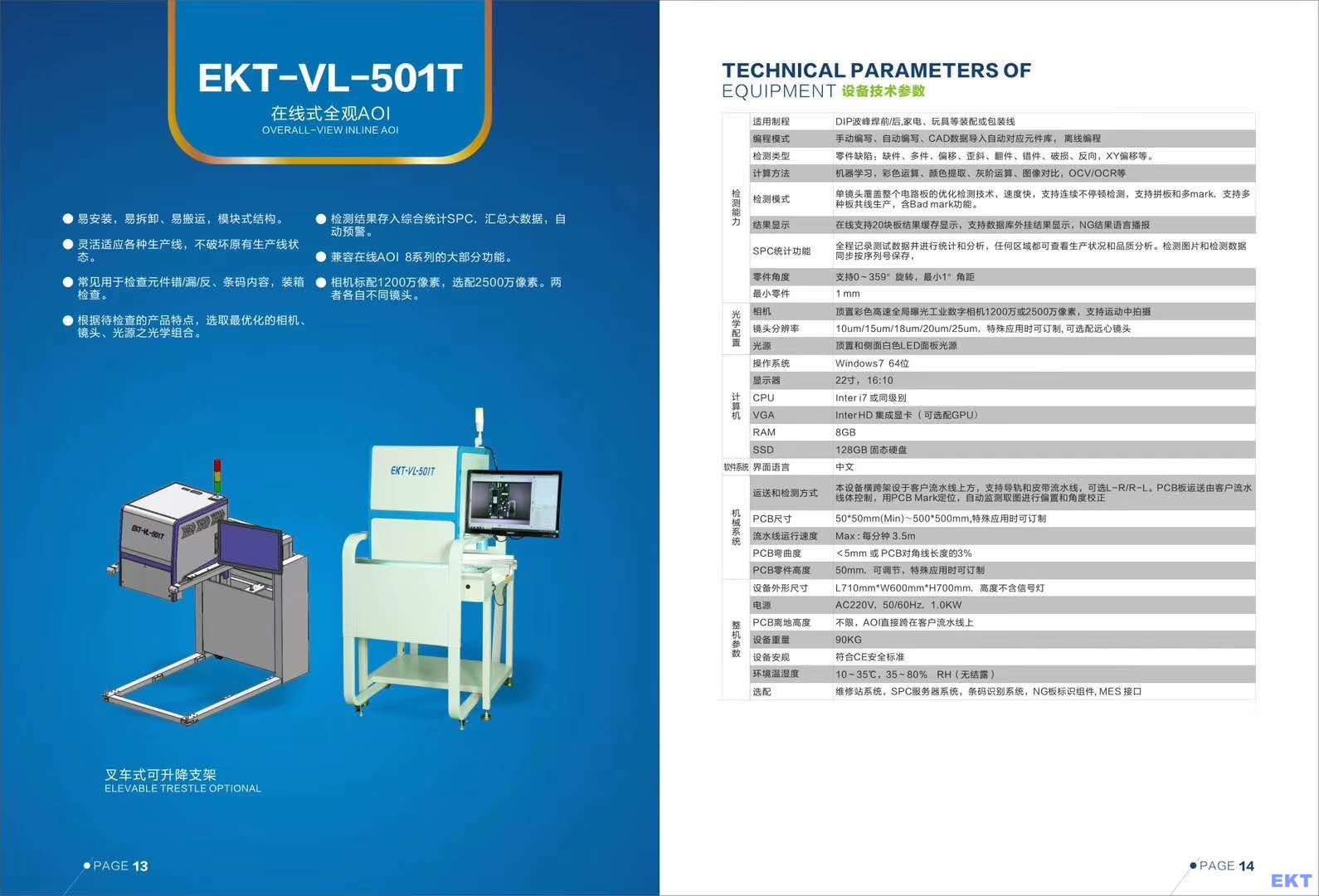

一.EKT-VT-501T插件線AOI設備技術參數
(設備型號:EKT-VT-501T 英文翻譯: OVERALL- VIEW INLINE AOI)
|
檢測能力 |
適用制程 |
DIP波峰焊前/后,家電、玩具等裝配或包裝線 |
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫, 離線編程 |
|
|
檢測類型 |
DIP : 缺件、錯件、多件、歪斜、破損、反向、翻件、偏移 XY偏移等各種插件缺陷 |
|
|
計算方法 |
機器學習、彩色運算、顏色提取、灰階運算、圖像對比,OCV/OCR等 |
|
|
檢測模式 |
單鏡頭覆蓋整個電路板的優化檢測技術,速度快,支持連續不停頓檢測,支持拼板和多mark,支持多種板共線生產,含Bad mark功能。 |
|
|
結果顯示 |
在線支持20塊板結果緩存顯示,支持數據庫外掛結果顯示,NG結果語言播報 |
|
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析,任何區域都可查看生產狀況和品質分析。檢測圖片和檢測數據同步按序列號保存, |
|
|
零件角度 |
支持0~359°旋轉,最小1°角距 |
|
|
最小零件 |
1 mm |
|
|
光學配置 |
相機 |
頂置彩色高速全局曝光定制工業數字相機2000萬像素,支持運動中拍攝 |
|
鏡頭分辨率 |
10um/15um/18um/20um/25um,特殊應用時可訂制, 可選配遠心鏡頭 |
|
|
光源 |
頂置和側面白色LED面板光源 |
|
|
計算機 |
操作系統 |
Windows 7 64位 |
|
顯示器 |
22寸, 16:10 |
|
|
CPU |
Inter i7,3.6GHz |
|
|
VGA |
Inter HD 集成顯卡 |
|
|
RAM |
8GB |
|
|
HDD |
128GB 固態硬盤 |
|
|
軟件系統 |
界面語言 |
中文 |
|
機械系統 |
運送和檢測方式 . |
本設備橫跨架設于客戶流水線上方,支持導軌和皮逞流水線,可選L-R/R-L. PCB板運送由客戶流水線體控制。用PCB Mark定位,自動監測取圖進行偏置和角度校正 |
|
PCB尺寸 |
||
|
PCB厚度 |
0.3~5.0mm |
|
|
PCB重量 |
Max:3KG |
|
|
流水線運行速度 |
Max : 每分鐘 3.5m |
|
|
PCB板邊 |
3mm,特殊應用時可訂制 |
|
|
PCB彎曲度 |
<5mm,或PCB對角線長度的3% |
|
|
PCB零件高度 |
50mm,可調節,特殊應用時可訂制 |
|
|
整機參數 |
設備外形尺寸 |
L710mm * W600mm * H700 mm,高度不含信號燈 |
|
電源 |
AC220V,50/60Hz,1.0KW |
|
|
PCB離地高度 |
不限,AOI直接跨在客戶流水線上 |
|
|
設備重量 |
90KG |
|
|
設備安規 |
符合CE安全標準 |
|
|
環境溫濕度 |
10~35℃,35~80% RH(無結露) |
|
|
|
選配 |
維修站系統,SPC服務器系統,條碼識別系統,NG板標識組件, MES 接口 |
