AOI銷售專線:13714289164(微信同號)雷小姐,深圳易科訊科技有限公司是一家業內領先的全自動光學檢測儀AOI設備供應商。適用于SMT電路板PCBA爐后的檢測，本篇文章重要介紹一款：雙軌在線AOI全自動光學檢測儀。
1、設備名稱： 在線雙軌AOI自動光學檢測儀（ 設備型號：EKT-VL-820 ）
2、設備尺寸：長1000mm 寬1440mm 高1620mm
3、設備檢測PCB的尺寸：50*50mm---450mm*330mm
4、鏡頭分辨率：10 um
5、光源:RGB+白光
6、MES要求：留有端口，可讀、可存取，可連接MES系統
7.二維碼讀取：能直接訊取PCB板上的二維碼
8、機器精度：正負0.01mm
9、檢出直通率：按點計算99%~99.5%
10、機器流向：從右-----左
11、機器電腦配置：win8操作系統、32G、1TGB
12、機器計算方法：圖像對比、彩色運算、顏色提取。
13、檢測項目：錯件、漏件，反向、少錫、多錫、斷路、連錫、污染、缺件、多件、偏移、歪斜、立碑、倒立、翻件、破損、翹腳、金手指、表面刮傷等
14、檢測最小元零件：01005
15、機器檢測零件高度：上：25mm，下：35mm。
16、機器軌道夾持：0.5~3mm
18． 雙軌第1.4導軌固定距離：686 mm或更寬，可調節
19. 電源/氣壓：AC230V50/60 Hz
深圳易科訊科技有限公司
公司簡介
深圳易科訊科技有限公司(EKT)成立于2006年，是專業從事自動化設備自主研發設計、生產、銷售與服務的制造商。主要產品為AOI自動光學檢測儀、包括：（在線式AOI.離線式AOI、在線雙軌AOI、加大尺寸非標訂制AOI等） 自動錫渣還原機（SRS）、馬達自動測試儀及SMT周邊輔助產品。EKT設備行銷歐美及東南亞國家，并贏得良好聲譽。
易科訊秉承以人為本的人文精神，信奉誠信、創新、專業、精致的生存和發展理念，以節約社會，環保家園為企業宗旨，凝聚一大批高素質的專業研發設計工程師及熟練的生產技師隊伍，以滿足客戶需求為目的，以創造社會效益為已任，不斷超越自身，追求創新。
公司近年來致力于AOI 自動光學檢測儀及SMT及DIP非標設備的研發、制造與銷售,同時給客戶提供從方案設計到整機、整線規劃的系統服務，以降低客戶的產品制造成本，提高客戶的產品競爭力。幫助大批勞動密集型企業減少人力，創造了更高效經濟效益。
部分成交客戶如下：
金寶電子（中國）有限公司
捷普電子（廣州）有限公司
木林森 (中山) 股份有限公司
中國長城計算機（深圳）股份有限公司
西門子工業自動化產品（成都）有限公司
群光電子（東莞）有限公司
成都飛機工業集團電子科技有限公司（軍工）

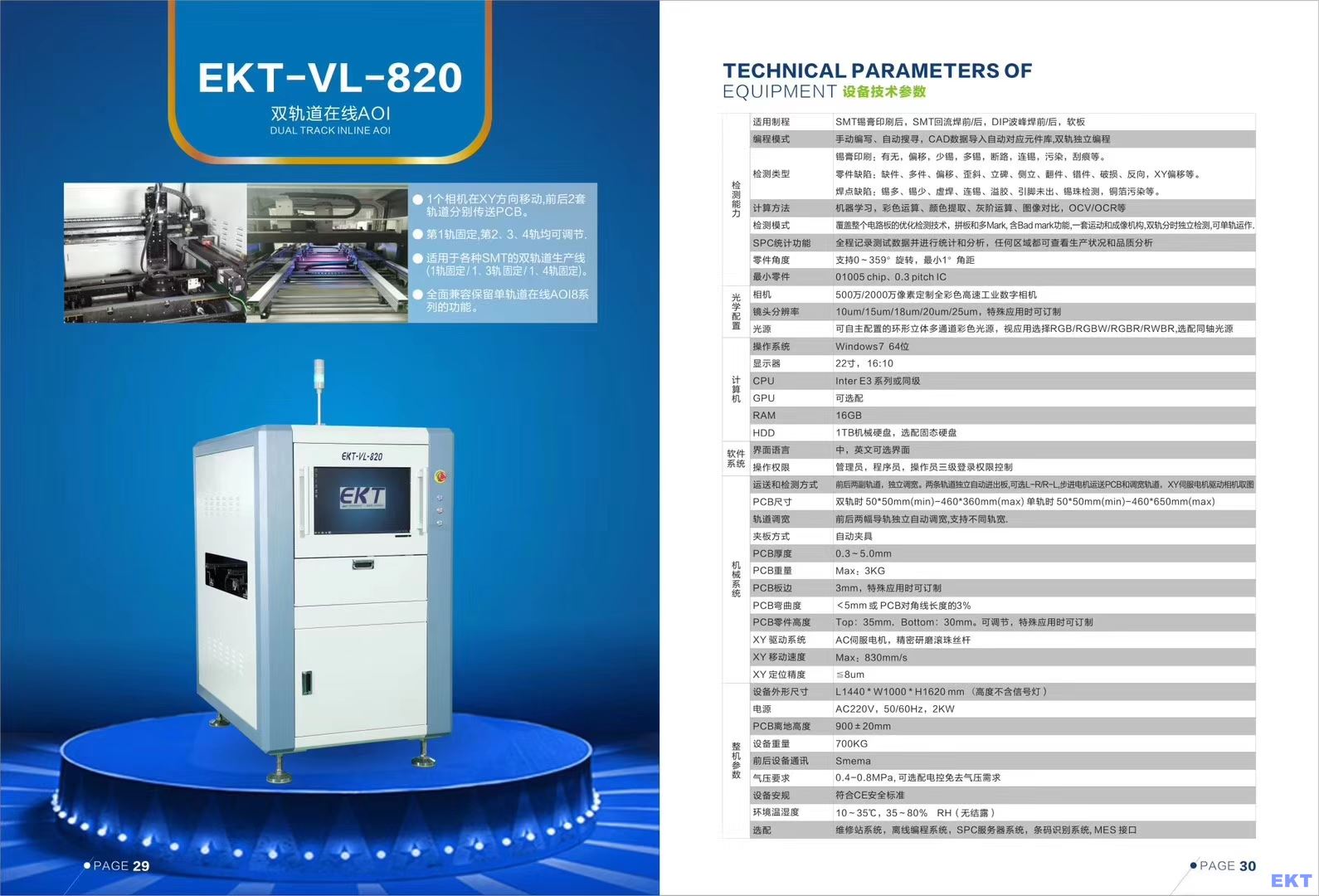

一．雙軌在線式AOI設備技術參數
（設備型號：EKT-VL-820）
本公司自動光學檢測設備EKT-VL-820是通過光學原理，綜合運用彩色運算，顏色提取，灰階運算，圖像對比等原理來檢查SMT生產線上貼裝原件的焊接質量、安裝狀態及錫膏印刷的效果，并將不良通過顯示終端輸出的專業產品。
|
檢測能力 |
適用制程 |
SMT錫膏印刷后，SMT回流焊前/后，DIP波峰焊前/后，軟板 |
|
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫，雙軌獨立編程。 |
||
|
檢測類型 |
錫膏印刷：有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕等。 |
||
|
零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、 XYθ偏移量數據輸出等。 |
|||
|
焊點缺陷：錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|||
|
計算方法 |
機器學習、彩色運算、顏色提取、灰階運算、圖像對比，OCV/OVR等 |
||
|
檢測模式 |
覆蓋整個電路板的優化檢測技術，拼板和多mark，含Bad mark功能,一套運動和成像機構，雙軌分時獨立檢測，可單軌運作 |
||
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析 |
||
|
零件角度 |
支持0~359度旋轉，最小1度角距 |
|
|
|
最小零件 |
01005 chip、0.3 pitch IC |
||
|
光學配置 |
相機 |
全彩色高速工業數字相機500萬像素或選配2000萬像素 |
|
|
鏡頭分辨率 |
8um/10um/15um/18um/20um/25um，特殊應用時可訂制 |
||
|
光源 |
可自言配置的環形立體多通道彩光，視應用選擇RGB/RGBW/RGBR/RWBR，選配同軸光源 |
||
|
計算機 |
CPU |
Intel E3系列或同級 |
|
|
GPU |
無 |
|
|
|
RAM |
16GB |
|
|
|
HDD |
1TB 機械硬盤，選配固態硬盤 |
|
|
|
OS |
Win 8.1 64bit |
||
|
Monitor |
22寸，16:10 |
|
|
|
機械系統 |
運送和檢測方式 |
前后兩副軌道，獨立調寬，兩條軌道獨立自動進出板， 可選L-R/R-L,步進電機運送PCB和調寬軌道， XY伺服電機驅動相機取圖 |
|
|
PCB尺寸 |
雙軌時50*50mm(Min)～460*360mm(Max) 單軌時50*50----460*650(Max) |
||
|
PCB厚度 |
0.3～5.0mm |
||
|
PCB重量 |
Max：3KG |
|
|
|
PCB板邊 |
3mm，特殊應用時可訂制 |
||
|
PCB彎曲度 |
＜5mm 或 PCB對角線長度的3% |
||
|
PCB零件高度 |
Top：35mm，Bottom：35mm。可調節，特殊應用時可訂制 |
||
|
XY 驅動系統 |
AC伺服電機，精密研磨滾珠絲桿 |
||
|
XY 移動速度 |
Max：830mm/s |
||
|
XY 定位精度 |
≦8um |
||
|
整機參數 |
設備外形尺寸 |
L980 * W1100 * H1600 mm高度不含信號燈 |
|
|
電源 |
AC220V，50/60Hz，1.5KW |
||
|
PCB離地高度 |
900±20mm |
||
|
設備重量 |
700KG |
||
|
前后設備通訊 |
Smema |
||
|
氣壓要求 |
0.4--0.8MPa, 可選配電控免去氣壓需求 |
||
|
設備安規 |
符合CE安全標準 |
||
|
環境溫濕度 |
10～35℃，35～80％ RH（無結露） |
|
|
|
|
選配 |
維修站系統，離線編程系統，SPC服務器系統，條碼識別和系統，MES接口 |
|
