AOI銷售專線:13714289164(微信同號)雷小姐,深圳易科訊科技有限公司是一家業內領先的全自動光學檢測儀AOI設備供應商.今天介紹一款：上下照雙面檢在線AOI（對PCBA電路板的AB兩面同時檢測表面焊接缺陷哦，省時省力提升生產效率，一臺上下照AOI相當于兩臺在線AOI的哈），設備型號：EKT-VL-800D
1.AOI原理
運用現代光學原理及數字?jǐn)z像技術對被檢測物體進行實時拍攝，通過計算機和專用軟件對拍攝圖像進行分析處理，自動生成檢測結果。
2、AOI的作用與人工對比的優勢：
◆AOI有效測試率：98%以上（人工檢測率：60%左右，會漏檢，會肉眼疲勞，員工流動，對品質要求責任心不強等缺點不足）；
◆減少人工：1-2人/生產線，可提升工作生產效率并降低人力成本投入；
◆通過SPC功能可準確無誤的統計工藝缺陷，可有效掌握把控；
◆穩定性遠遠高于人工眼睛，經常使用，工廠綜合成本可明顯減少降低支出；
◆可提升公司形象提升公司實力，并有效提高公司整體實力和核心市場競爭力。
3、AOI性能：
1）檢項目：
◆SMT貼片工藝：缺件、錯位、錯件、極反、破損、污染、少錫、多錫、短路、虛焊等。
◆DIP插件工藝（波峰焊焊點）：少錫、包焊、短路、虛焊、錫洞、缺件等。
2）擴展功能
◆CAD數據導入功能
◆SPC統計功能
◆條碼自動識別
◆雙面自動識別檢測
◆支持ShopFloor系統
◆標準元件庫
◆離線編程和調試
◆多機互聯和遠程控制
◆支持觸屏操作
◆實時監控監測數據
3）精密的機械結構設計
◆高剛性機座，機械重心合理，運行時振動小，外觀美觀大方
◆精密的滾珠絲桿和直線導軌負載
◆精密的氣動夾具和中央支持，運行平穩，緩沖性極高，維護方便
◆精湛的裝配技藝，確保整機的使用穩定、長壽命
4）、穩定的電氣控制
◆松下伺服驅動系統，高速、穩定成熟
◆雷賽、升立德等成熟穩定的運動控制系統
◆德國basler或上市公司品牌定制相機500-1600-2000萬像素的高清工業相機、專業的遠心鏡頭，顏色真實細膩，清晰不傷眼
◆研華高配置、超穩定的工業級控制電腦或同等價位高端工控機，計算機電腦配置
◆穩定的各種電氣配件，使用壽命相當長
◆高柔拖鏈電纜，使用壽命可達900-1200萬次
◆歐姆龍高靈敏的光電保護開關，確保使用穩定、安全
◆電路模塊化設計，運行穩定，易維護。
◆與MES對接，輕松讀取設備全部數據

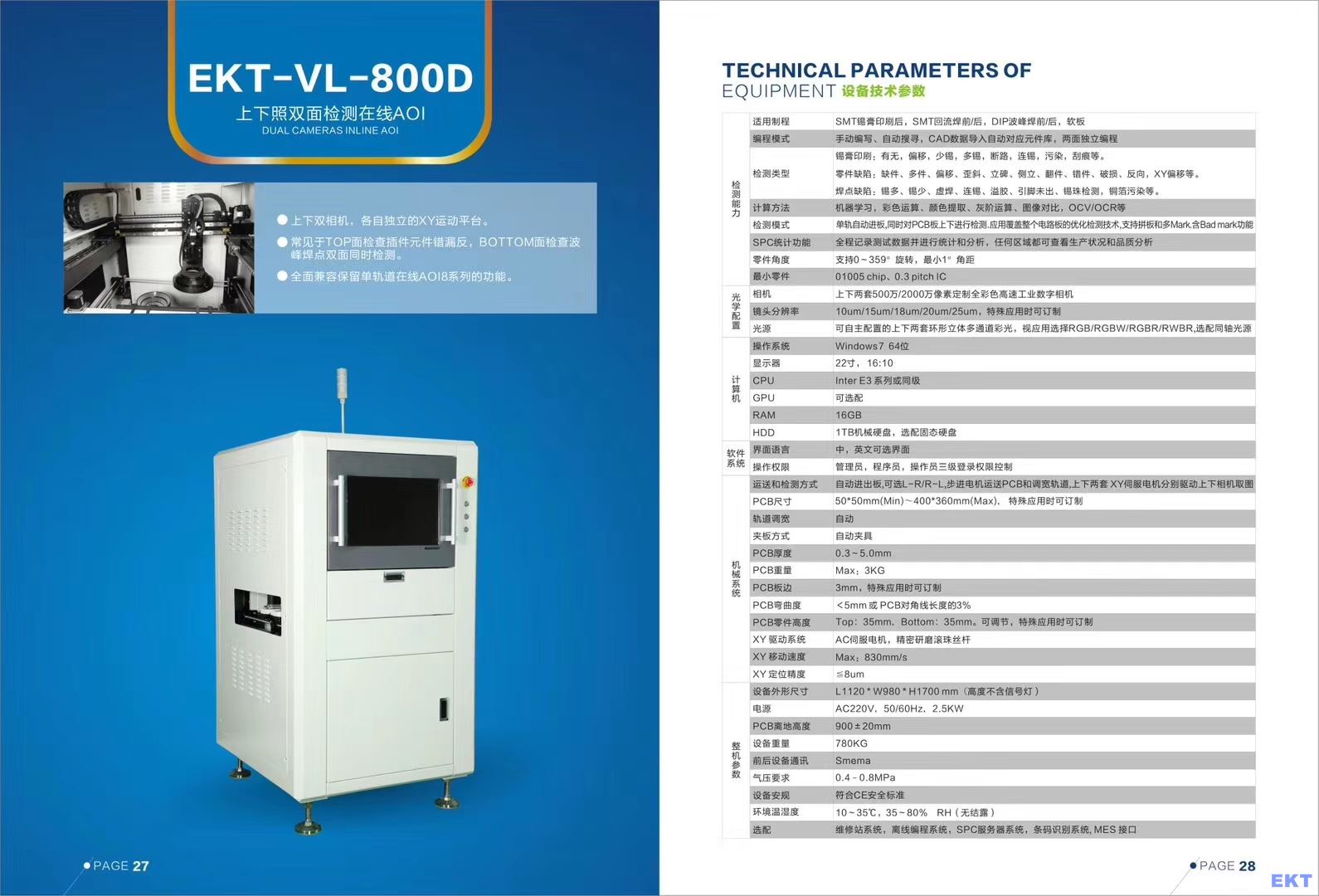

一．在線式上下照雙面檢AOI設備技術參數
（設備型號：EKT-VL-800D）
本公司自動光學檢測儀EKT-VL-800D是通過光學原理，綜合運用彩色運算，顏色提取，灰階運算，圖像對比等原理來檢查SMT生產線上貼裝原件的焊接質量、安裝狀態及錫膏印刷的效果，并將不良通過顯示終端輸出的專業產品。其特點是：上下雙相機，各自獨立的XY運動平臺，常見于TOP面檢查插件元件錯漏反，BOTTOM面檢查波峰焊點雙面同時檢測。
|
檢測能力 |
適用制程 |
SMT錫膏印刷后，SMT回流焊前/后，DIP波峰焊前/后，軟件硬板均可 |
|
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫，兩面獨立編程 |
||
|
檢測類型 |
錫膏印刷：有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕等。 |
||
|
零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、 XYθ偏移量數據輸出等。 |
|||
|
焊點缺陷：錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|||
|
計算方法 |
機器學習，彩色運算、顏色提取、灰階運算、圖像對比OCV/OCR等 |
||
|
檢測模式 |
單軌自動進板，同時對PCB板上下同時進行檢測，應用覆蓋整個電路板的優化檢測技術，支持拼板和多Matk.含Bad matk功能 |
||
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析 |
||
|
零件角度 |
支持0~ 359度旋轉。最小1度角距 |
|
|
|
最小零件 |
01005 chip、0.3 pitch IC |
||
|
光學配置 |
相機 |
上下兩套500萬或2000萬像素定制全彩色高速工業數字相機 |
|
|
鏡頭分辨率 |
10um/15um/18um/20um/25um，特殊應用時可訂制 |
||
|
光源 |
環形立體多通道彩光，視應用選擇RGB/RGBW/RGBR/RWBR |
||
|
計算機 |
CPU |
Intel E3-123V3 |
|
|
GPU |
無 |
|
|
|
RAM |
16GB |
|
|
|
HDD |
1TB 機械硬盤 |
|
|
|
OS |
Win 8.或Win 10 1 64bit |
||
|
Monitor |
22寸，16:10 |
|
|
|
機械系統 |
運送和檢測方式 |
自動進出板， 可選L-R/R-L,步進電機運送PCB和調寬軌道， 上下兩套XY伺服電機驅動上下相機取圖 |
|
|
PCB尺寸 |
50*50mm(Min)～400*360mm(Max) |
||
|
PCB厚度 |
0.3～5.0mm |
||
|
PCB重量 |
Max：3KG |
|
|
|
PCB板邊 |
3mm，特殊應用時可訂制 |
||
|
PCB彎曲度 |
＜5mm 或 PCB對角線長度的3% |
||
|
PCB零件高度 |
Top：35mm，Bottom：35mm。可調節，特殊應用時可訂制 |
||
|
XY 驅動系統 |
AC伺服電機，精密研磨滾珠絲桿 |
||
|
XY 移動速度 |
Max：830mm/s |
||
|
XY 定位精度 |
≦8um |
||
|
整機參數 |
設備外形尺寸 |
L1120 * W980 * H1700 mm高度不含信號燈 |
|
|
電源 |
AC220V，50/60Hz，1.5KW |
||
|
PCB離地高度 |
900±20mm |
||
|
設備重量 |
780KG |
||
|
前后設備通訊 |
Smema |
||
|
氣壓要求 |
0.4--0.8MPa, |
||
|
設備安規 |
符合CE安全標準 |
||
|
環境溫濕度 |
10～35℃，35～80％ RH（無結露） |
|
|
|
|
選配 |
維修站系統，離線編程系統，SPC服務器系統，條碼識別和系統，MES接口 |
|
